लॉन्गमेन स्टाइल प्रेस फिट वेल्डिंग उपकरण: डिजाइन सिद्धांत और काम करने वाले तंत्र

1: मंच डिजाइन के सिद्धांत

प्लेटफ़ॉर्म प्लेन पर आवश्यक वर्कपीस रखें, गैन्ट्री फ्रेम को वांछित संपीड़न स्थिति में धकेलें, जंगम हाइड्रोलिक सिलेंडर को समायोजित करें, और वर्कपीस पर संपीड़न वेल्डिंग करें।

2: उपकरण प्रक्रिया का विस्तार प्रसंस्करण

1

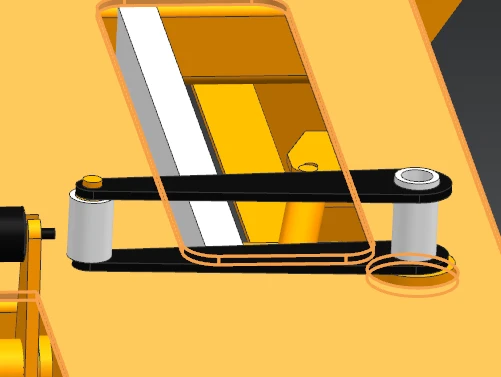

तेल सिलेंडर नियंत्रण विधि और पार्श्व क्लैंपिंग तंत्र:

कार्य आवश्यकताओं की सुविधा के लिए, प्रत्येक व्यक्तिगत तेल सिलेंडर स्वतंत्र संचालन के लिए एक अलग से नियंत्रित हाइड्रोलिक वाल्व से सुसज्जित है। प्लेटफ़ॉर्म साइड बैलेंस व्हील क्लैम्पिंग फ़ंक्शन।

2

ट्रैक सेटिंग:

एक रिवर्स लोड-असर सुदृढीकरण डिजाइन को अपनाना।

3

कार्यक्षेत्र:

मंच की सपाटता सुनिश्चित करने के लिए, एक खंडित मंच संरचना को अपनाया जाता है।

4

स्लाइडिंग डिवाइस:

लंबे समय तक चलने वाले स्थायित्व को सुनिश्चित करने के लिए एक बड़े लोड-असर व्हील ड्राइव डिज़ाइन को अपनाना।

5

पोजिशनिंग फंक्शन:

प्लेटफ़ॉर्म के दो आसन्न किनारों को 90 डिग्री कोण संदर्भ ब्लॉकों से सुसज्जित किया जाता है, और माध्यमिक फ्रेम के बाहरी फ्रेम को मैनुअल माप की आवश्यकता नहीं होती है, जिससे दक्षता और उत्पाद नियमितता में सुधार होता है।

3: उपकरण तकनीकी पैरामीटर

1

उपकरण मॉडल: PH-LMS11M\/3.2M

2

उपकरण का नाम: लॉन्गमेन कम्प्रेशन वेल्डिंग प्लेटफॉर्म

3

कार्यक्षेत्र का आकार: 11000 मिमी * 3200 मिमी * 1700 मिमी

5

सिस्टम रेटेड दबाव: ≮ 16MPA

6

वर्कपीस हाइट रेंज: 200 मिमी से कम या बराबर

7

घटक: हाइड्रोलिक स्टेशन, मुख्य निकाय

8

हाइड्रोलिक तेल मॉडल: l-hm -46

4: उपकरण कॉन्फ़िगरेशन पैरामीटर

1

तेल पंप प्रकार: गियर पंप के 2 सेट

2

तेल पंप विस्थापन: 14#

3

मोटर मॉडल और ब्रांड: yb 2-100 l 2-4 rongcheng धीरज

4

मोटर पावर: 2 सेट 3KW

5

दिशात्मक वाल्व मॉडल: zs -101 b

6

एक्शन कंट्रोल मोड: मैनुअल कंट्रोल, सिंगल सिलेंडर सिंगल कंट्रोल

7

गैन्ट्री फ्रेम की मात्रा: साथ में घटक सहित 2 सेट

8

गैन्ट्री फ्रेम के लक्षण: हाथ धक्का बल ट्रैक के साथ स्थानांतरित कर सकते हैं

9

डाउनफोर्स और कैलिब्रेशन सिलेंडर की संख्या: 4 सेट

10

डाउनप्रेस और कैलिब्रेशन सिलेंडर मॉडल: HSG100 * 50 * 400

11

पार्श्व क्लैंपिंग सिलेंडर की संख्या: आधार और संदर्भ चकरा सहित 4 सेट

12

पार्श्व क्लैंपिंग सिलेंडर मॉडल: HSG63 * 35 * 800

13

रोलर लिफ्टिंग पावर सिलेंडर मॉडल: HSG50 * 50 * 350

14

रोलर लिफ्टों (सेट) की संख्या: 8 सेट, मशीनीकृत सीमलेस स्टील पाइप+बीयरिंग

15

तेल सिलेंडर उपयोग की विशेषताएं: मैनुअल पुशिंग फोर्स ट्रैक के साथ चलते हैं

16

मुख्य फ्रेम: एच-बीम 400 * 200 * 13

17

बीम (मिमी): आयताकार ट्यूब 300 * 200 * 8

18

वॉकिंग सपोर्ट बीम (मिमी): आयताकार ट्यूब 200 * 200 * 6

19

लॉन्गमेन वॉकिंग व्हील: मशीनीकृत एम्बेडेड बीयरिंग, 120 मिमी के व्यास के साथ 4 सेट

इसके अतिरिक्त गाइड बीयरिंग के 4 सेटों से सुसज्जित

20

लोअर प्रेशर सिलेंडर सीट: 4 सेट\/रोलिंग व्हील बीयरिंग का समूह, कुल 16 सेट

तेल सिलेंडर सीट विमान गाइड 8 सेट\/समूह, 4 समूह, कुल 32 सेट

21

स्टील मॉडल: Q235b

22

काउंटरटॉप बोर्ड की मोटाई: 14 मिमी

23

प्लेटफ़ॉर्म फ्लैटनेस अंतर: 3 मिमी से कम या बराबर

24

उपकरण संरचना: फ्रेम वेल्डिंग

5: सुरक्षा और सुरक्षा

1

हाइड्रोलिक सिस्टम ओवरफ्लो वाल्व के दो सेट

6: बिजली की आपूर्ति रेंज

1

स्वनिर्धारित

7: वारंटी अवधि

1

डिलीवरी की तारीख से, पूरी मशीन एक साल की मुफ्त वारंटी के साथ आती है; तीन गारंटी के दायरे के बाहर भुगतान की गई सेवाएं प्रदान करना।

8: यादृच्छिक डेटा

1

आफ्टर-सेल मैनुअल की एक प्रति

2

एक वितरण सूची

9: अन्य निर्देश

1

यह टूलींग उपकरण कारखाने की वास्तविक उत्पादन आवश्यकताओं के आधार पर विकसित और निर्मित होता है, और गुणवत्ता मानकों और उत्पाद निरीक्षण योग्यता उद्यम के आंतरिक नियंत्रण प्रकृति से संबंधित हैं। इसलिए, निर्माता की तकनीकी योजना और उपयोगकर्ता की तकनीकी आवश्यकताएं प्रबल होंगी।
