मुख्य बीम स्थिति वेल्डिंग विधानसभा
एक; उपयोग उद्देश्य और वर्तमान स्थिति विश्लेषण
अनुदैर्ध्य बीम को वेल्डेड होने के बाद और वजन विधानसभा चरण में प्रवेश करता है, अधिकांश ट्रेलर निर्माताओं के पास उत्पादन के लिए विशेष सहायक उपकरण नहीं होते हैं . वर्तमान में, मुख्य उत्पादन विधि अभी भी जमीन या फ्लैट प्लेटों पर की जाती है; समानांतर रेखाएँ विकर्ण सेट करें और अन्य कार्यों को आयामों को समायोजित करने के लिए मैनुअल pry बार की आवश्यकता होती है, जिससे किसी अन्य आयाम और श्रम-गहन समय-उपभोग की सटीकता को समझना मुश्किल हो जाता है . सहजता से
दो; कार्य सिद्धांत और संक्षिप्त विवरण
परिवहन (या लिफ्ट) पिछले स्टेशन से इस स्थिरता (प्लेटफ़ॉर्म) तक अनुदैर्ध्य बीम, दो अनुदैर्ध्य बीमों को स्थिति दें, विधानसभा और वेल्डिंग को पूरा करें, और फिर उन्हें अगले स्टेशन . तक परिवहन (लिफ्ट)
'मुख्य फ्रेम वेल्डिंग असेंबली' के एक तरफ है; एक कठोर ऊर्ध्वाधर बाफ़ल (प्लेटफ़ॉर्म संदर्भ विमान) एक सीधी रेखा से सीधा, दूसरे पक्ष के साथ; एक तेल सिलेंडर द्वारा संचालित, एल-आकार का गाइड स्क्वायर ट्यूब (अनुकूलित) को मुख्य बीम की वेल्डिंग आवश्यकताओं को पूरा करने के लिए कड़ा किया जाता है, और मुख्य समर्थन . वेल्डेड है
विस्तार से निपटने; विभिन्न मॉडलों में हंस गर्दन के विभिन्न आकारों के कारण, फ्रंट गूज गर्दन प्लेटफॉर्म विभिन्न मॉडलों की कामकाजी जरूरतों को पूरा करने के लिए एक समग्र टेकऑफ़ और लैंडिंग फ़ंक्शन से सुसज्जित है .
उपकरण की कार्यशील स्थिति कर्मियों के खड़े वर्कस्टेशन से सुसज्जित है, जो कर्मियों की गतिशीलता और सुविधा में बहुत सुधार करती है, अप्रत्यक्ष रूप से काम में सुरक्षा कारक को बढ़ाती है
तीन; तकनीकी पैरामीटर और संक्षिप्त विन्यास
|
1: मुख्य तकनीकी पैरामीटर |
|||||
|
1 |
उपकरण मॉडल: ph-zl -18 m |
||||
|
2 |
उपकरण का नाम: मुख्य बीम पोजिशनिंग वेल्डिंग असेंबली |
||||
|
3 |
उपकरण का आकार: 18000 मिमी * 2670 मिमी * 1120 मिमी |
||||
|
4 |
उपकरणों की अधिकतम क्लैंपिंग: 950 मिमी --1450 मिमी |
||||
|
5 |
सिस्टम रेटेड दबाव: 15mps से कम या बराबर |
||||
|
6 |
हाइड्रोलिक तेल मॉडल: l-hm -46 |
||||
|
7 |
Gooseneck प्लेटफ़ॉर्म लिफ्टिंग ऊंचाई: 560 मिमी से कम या बराबर |
||||
|
8 |
अनुदैर्ध्य बीम ऊंचाई: 560 मिमी से कम या बराबर |
||||
|
2: मुख्य कॉन्फ़िगरेशन पैरामीटर |
|||||
|
क्रम संख्या |
घटक नाम |
विनिर्देश पैरामीटर |
नोट |
||
|
1 |
तेल पंप प्रकार |
गीयर पंप |
प्रमाणित उत्पाद |
||
|
2 |
तेल पंप विस्थापन |
10 मिलीलीटर |
मानक |
||
|
3 |
मोटर ब्रांड |
शेडोंग लिशेंग |
प्रमाणित उत्पाद |
||
|
4 |
मोटर मॉडल |
Y112M-4 |
तांबा |
||
|
5 |
संपूर्ण मशीन शक्ति |
5kW से कम या बराबर |
|||
|
6 |
दिशात्मक वाल्व का मॉडल |
34SM-L10H-T |
प्रमाणित उत्पाद |
||
|
7 |
तेल सिलेंडर मॉडल |
HSG63*500 |
|||
|
8 |
क्रिया नियंत्रण विधा |
हाथ आंदोलन |
|||
|
9 |
तेल सिलेंडर नियंत्रण विधा |
व्यक्तिगत नियंत्रण |
|||
|
10 |
Gooseneck प्लेटफ़ॉर्म उठाने वाला उपकरण |
075 कमी मोटर, लिंकेज |
प्रमाणित उत्पाद |
||
|
11 |
प्लेटफ़ॉर्म उठाना नियंत्रण |
विद्युत नियंत्रण, बटन |
प्रमाणित उत्पाद |
||
|
3: सुरक्षा उत्पादन संरक्षण |
|||||
|
1 |
हाइड्रोलिक सिस्टम ओवरफ्लो वाल्व |
||||
|
4: बिजली की आपूर्ति रेंज |
|||||
|
1 |
380V ± 20V 50Hz |
||||
|
5: वारंटी अवधि |
|||||
|
1 |
डिलीवरी की तारीख से, पूरी मशीन एक साल की मुफ्त वारंटी . के साथ आती है |
||||
|
6: यादृच्छिक डेटा |
|||||
|
1 |
उपकरण सर्किट आरेख की एक प्रति |
||||
|
2 |
आफ्टर-सेल मैनुअल की एक प्रति |
||||
|
7: आपूर्ति का दायरा, मांगकर्ता द्वारा प्रदान की गई स्वयं की गुंजाइश, और साइट की स्थापना की स्थिति |
|||||
|
आपूर्ति की गुंजाइश: |
|||||
|
क्रम संख्या |
नाम |
नोट |
|||
|
1 |
Gooseneck लिफ्टिंग प्लेटफॉर्म: 1 सेट |
शामिल हैं: लिफ्ट के 4 सेट, 2 रिडक्शन मोटर्स, प्लेटफॉर्म का 1 सेट (लंबाई: 4.5 मीटर, चौड़ाई: 2.7 मीटर), 4 सहायक पहियों |
|||
|
2 |
मुख्य मंच: 1 सेट |
शामिल हैं: 1 प्लेटफ़ॉर्म का सेट (लंबाई: 13 . 5 मीटर, चौड़ाई: 2.3 मीटर), 12 सहायक पहियों, और विभिन्न धुरी तेल सिलिंडर। |
|||
|
3 |
हाइड्रोलिक स्टेशन: 1 सेट |
शामिल हैं: विद्युत नियंत्रण कैबिनेट का 1 सेट |
|||
|
क्रेता प्रदान करेगा: |
|||||
|
1 |
हाइड्रोलिक तेल |
L-hm -46 |
|||
|
2 |
विद्युत लाइन |
4- कोर 4- वर्ग |
|||
|
साइट स्थापना की शर्तें: 1: कंक्रीट का फर्श 2: ग्राउंड टिल्ट एंगल: 8 डिग्री से कम |
|||||
|
नोट: उपरोक्त आपूर्ति दायरे में सामान्य संचालन और कार्यप्रणाली सुनिश्चित करने के लिए पूर्ण उपकरण घटक शामिल हैं . |
|||||

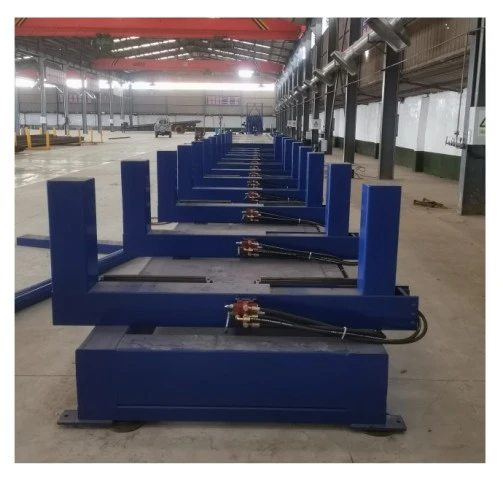

मुख्य बीम स्थिति और वेल्डिंग असेंबली प्रदर्शन आरेख
